Kouvèti espiral tiyo Joint

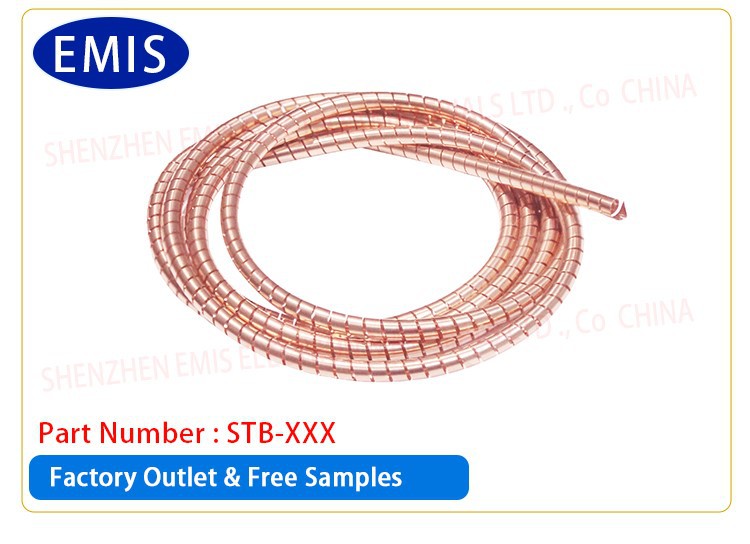

Pwoteksyon tiyo espiral la fèt an kwiv beryllium trè elastik fèblan, kwiv beryllium nikèl, asye pur ak lòt materyèl. Estrikti inik sa a ba li yon ekselan efè pwoteksyon vag elektwomayetik. Li ka efektivman bloke entèferans lan nan vag elektwomayetik ekstèn epi asire operasyon an nòmal nan ekipman an nan yon anviwònman elektwomayetik konplèks.







Dyagram referans gwosè tiyo espiral I. Enstale nan groove estanda O-bag II. Enstale nan renur gwenye pijon







Nou ka Customize lajè a, epesè ak dyamèt ekstèn nan beryllium kwiv / asye pur matyè premyè selon bezwen ou yo. Se Joint sele sa a enstale nan yon Groove. Metòd enstalasyon espesifik yo montre nan figi a. Espesifikasyon pwodwi estanda yo montre nan tab paramèt tib espiral beryllium kwiv la:



NON	Nimewo Pati	T (mm)	Dyamèt (D)	Longè Max	Sifas fini	Nwayo Entèn	Mounted Size
							W	H	N
1	STB-086	0.08	0.86 mm	10 mèt	Bright. Nikèl. Eten. Lò. ajan	STB-086-IC	1.20	0.58	0.84
2	STB-120	0.08	1.20 mm	10 mèt	Bright. Nikèl. Eten. Lò. ajan	STB-120-IC	1.60	0.90	1.15
3	STB-160	0.08	1.60 mm	10 mèt	Bright. Nikèl. Eten. Lò. ajan	STB-160-IC	2.38	1.16	1.52
4	STB-178	0.1	1.78 mm	10 mèt	Bright. Nikèl. Eten. Lò. ajan	STB-178-IC	2.38	1.35	1.70
5	STB-198	0.1	1.98 mm	10 mèt	Bright. Nikèl. Eten. Lò. ajan	STB-198-IC	2.76	1.50	1.90
6	STB-238	0.1	2.38 mm	10 mèt	Bright. Nikèl. Eten. Lò. ajan	STB-238-IC	3.20	1.78	2.30
7	STB-260	0.1	2.60 mm	10 mèt	Bright. Nikèl. Eten. Lò. ajan	STB-260-IC	3.60	1.95	2.50
8	STB-276	0.1	2.76 mm	10 mèt	Bright. Nikèl. Eten. Lò. ajan	STB-276-IC	4.00	2.10	2.67
9	STB-320	0.1	3.20 mm	10 mèt	Bright. Nikèl. Eten. Lò. ajan	STB-320-IC	4.40	2.38	3.10
10	STB-360	0.1	3.60 mm	10 mèt	Bright. Nikèl. Eten. Lò. ajan	STB-360-IC	4.80	2.67	3.50
11	STB-440	0.1	4.40 mm	10 mèt	Bright. Nikèl. Eten. Lò. ajan	STB-440-IC	5.95	3.25	4.20
12	STB-475	0.1	4.75 mm	10 mèt	Bright. Nikèl. Eten. Lò. ajan	STB-475-IC	6.35	3.60	4.60
13	STB-625	0.1	6.25 mm	10 mèt	Bright. Nikèl. Eten. Lò. ajan	STB-625-IC	8.70	4.70	6.10
14	STB-800	0.1	8.00 mm	10 mèt	Bright. Nikèl. Eten. Lò. ajan	STB-800-IC	10.70	6.00	7.62
15	STB-960	0.1	9.60 mm	10 mèt	Bright. Nikèl. Eten. Lò. ajan	STB-960-IC	12.70	7.10	9.24
16	STB-1270	0.1	12.70 mm	10 mèt	Bright. Nikèl. Eten. Lò. ajan	STB-1270-IC	16.70	9.60	12.30



































Nou ka sèvi ak asye pur tou pou fè tib spira. Nimewo pati kòm pi ba a.



NON	Nimewo Pati	T (mm)	Dyamèt er	Longè Max / Bobin	Sifas fini	Nwayo Entèn P/N	Mounted Size
							W	H	N
1	STS-086	0.08	0.86 mm	10 mèt	Bright. Nikèl. Eten elatriye	STS-086-IC	1.20	0.58	0.84
2	STS-120	0.08	1.20 mm	10 mèt	Bright. Nikèl. Eten elatriye	STS-120-IC	1.60	0.90	1.15
3	STS-160	0.08	1.60 mm	10 mèt	Bright. Nikèl. Eten elatriye	STS-160-IC	2.38	1.16	1.52
4	STS-178	0.1	1.78 mm	10 mèt	Bright. Nikèl. Eten elatriye	STS-178-IC	2.38	1.35	1.70
5	STS-198	0.1	1.98 mm	10 mèt	Bright. Nikèl. Eten elatriye	STS-198-IC	2.76	1.50	1.90
6	STS-238	0.1	2.38 mm	10 mèt	Bright. Nikèl. Eten elatriye	STS-238-IC	3.20	1.78	2.30
7	STS-260	0.1	2.60 mm	10 mèt	Bright. Nikèl. Eten elatriye	STS-260-IC	3.60	1.95	2.50
8	STS-276	0.1	2.76 mm	10 mèt	Bright. Nikèl. Eten elatriye	STS-276-IC	4.00	2.10	2.67
9	STS-320	0.1	3.20 mm	10 mèt	Bright. Nikèl. Eten elatriye	STS-320-IC	4.40	2.38	3.10
10	STS-360	0.1	3.60 mm	10 mèt	Bright. Nikèl. Eten elatriye	STS-360-IC	4.80	2.67	3.50
11	STS-440	0.1	4.40 mm	10 mèt	Bright. Nikèl. Eten elatriye	STS-440-IC	5.95	3.25	4.20
12	STS-475	0.1	4.75 mm	10 mèt	Bright. Nikèl. Eten elatriye	STS-475-IC	6.35	3.60	4.60
13	STS-625	0.1	6.25 mm	10 mèt	Bright. Nikèl. Eten elatriye	STS-625-IC	8.70	4.70	6.10
14	STS-800	0.1	8.00 mm	10 mèt	Bright. Nikèl. Eten elatriye	STS-800-IC	10.70	6.00	7.62
15	STS-960	0.1	9.60 mm	10 mèt	Bright. Nikèl. Eten elatriye	STS-960-IC	12.70	7.10	9.24
16	STS-1270	0.1	12.7 mm	10 mèt	Bright. Nikèl. Eten elatriye	STS-1270-IC	16.70	9.60	12.30



1. Klasifikasyon pwodwi

Tib espiral pwoteksyon garnitur yo divize an beryllium kwiv tib espiral garnitur ak Nerjaveèi asye espiral tib pwoteksyon garnitur selon diferan materyèl.

Tib espiral Beryllium kwiv yo se kousinen pwoteksyon elektwomayetik wo-pèfòmans. Te fè nan bon jan kalite materyèl kwiv beryllium, yo gen elastisite ekselan ak rezistans nan deformation konpresyon pèmanan.

Yo ka byen vit refè nan fòm orijinal yo apre yo fin prese pa fòs ekstèn, epi yo ka adapte yo ak twou vid ki genyen nan diferan fòm ak gwosè asire bon kontak ak efè pwoteksyon; se sifas tib espiral la fèblan oswa nikèl-plake pou amelyore plis konduktiviti li yo ak pèfòmans pwoteksyon, ak kousinen yo kwen-kouvwi gen fò.

rezistans nan korozyon elektwochimik nan anviwònman imid ak sèl espre.

Nerjaveèi asye espiral tib pwoteksyon garnitur yo se espiral tib pwoteksyon bann ki fèt ak asye pur.

Tib espiral asye pur gen elastisite ekselan ak rezistans konpresiv, epi yo ka reyalize sipò enpòtan ak fonksyon retraksyon. Yo ka enstale sou plak nenpòt epesè san sipò adisyonèl. Anplis de sa, tib espiral asye pur kapab tou bay ekselan pèfòmans pwoteksyon pou pwoteje ekipman elektwonik kont entèferans elektwomayetik.



Prezante

Joint tib espiral ki pwoteje a fèt ak kwiv beryllium fèblan trè elastik, kwiv beryllium nikèl, asye pur ak lòt materyèl. Estrikti inik sa a ba li yon ekselan efè pwoteksyon vag elektwomayetik. Li ka efektivman bloke entèferans lan nan vag elektwomayetik ekstèn epi asire operasyon an nòmal nan ekipman an nan yon anviwònman elektwomayetik konplèks. Kit li se wo-frekans oswa ba-frekans vag elektwomayetik, li ka avèk efikasite pwoteje pa li, bay pwoteksyon serye pou ekipman ki mande pèfòmans segondè pwoteksyon vag elektwomayetik.

Fonksyon prensipal nan garnitur tib espiral pwoteje

Pwoteksyon elektwomayetik: Fonksyon ki pi enpòtan an se pwoteksyon elektwomayetik. Atravè estrikti tib espiral metal la, li ka efektivman izole entèferans elektwomayetik ekstèn oswa entèn, pwoteje ekipman elektwonik kont entèferans radyasyon elektwomayetik, epi asire operasyon nòmal ekipman an.

Diminye flit radyasyon elektwomayetik: Lè yo itilize nan yon sistèm tiyo pou transmèt siyal oswa kouran, gasket tib espiral ki pwoteje ka anpeche flit radyasyon elektwomayetik siyal oswa kouran, evite entèferans ak anviwònman oswa ekipman ki antoure.

Amelyore konpatibilite elektwomayetik (EMC): Aplike nan ekipman endistriyèl, ekipman kominikasyon, ekipman medikal ak lòt jaden asire ke ekipman an konfòme ak estanda EMC (konpatibilite elektwomayetik) ak satisfè règleman legal ak sekirite.

Pwoteksyon estriktirèl ak rezistans: Joint tiyo espiral kapab tou bay pwoteksyon fizik pou anpeche ekipman yo domaje pa friksyon, kolizyon oswa lòt domaj fizik, ak amelyore rezistans nan tiyo oswa ekipman.

Estrikti ak materyèl nan garnitur tiyo espiral pwoteje

Estrikti a nan garnitur tiyo espiral pwoteje anjeneral gen ladan de pati:

Kouch fil fil: may fil la trikote soti nan metal trè kondiktif (tankou asye pur, kwiv, aliminyòm, elatriye) epi li responsab pou bay pwoteksyon elektwomayetik. Sere ak materyèl may fil detèmine efikasite pwoteksyon li yo.

Elastomer oswa kouch pwoteksyon: Sifas enteryè ak ekstèn tiyo espiral la jeneralman gen yon kouch elastomè (tankou kawotchou, silikon, elatriye) oswa kouch pwoteksyon, ki sitou jwe yon wòl nan enpèmeyab, rezistans korozyon ak rezistans chòk. Materyèl elastomè yo kapab tou bay yon sèten efè tanpon ak ogmante durability nan gasket la.

Kouvèti espiral tib garnitur yo se segondè-pèfòmans elektwomayetik pwoteksyon garnitur. Materyèl pwoteksyon sa a se yon materyèl pwoteksyon ideyal pou pwojè militè ak ayewospasyal, osi byen ke kèk ekipman elektwonik sivil ki mande pwoteksyon efikas ak sele, epi yo ka lajman itilize nan pwoblèm pwoteksyon ke lòt garnitur pa ka rezoud. Efikasite pwoteksyon nan gasket sele sa a se 86dB a 165dB.

Tib espiral Nerjaveèi yo tou wo-pèfòmans elektwomayetik pwoteksyon garnitur. Pwodui sa a se trè apwopriye pou aplikasyon sivil ak konfòme ak Ewopeyen Directive 83528. Joint sa yo ka bay plis pase 95 dB bon jan kalite pwoteksyon nan 1GHz.

Konpayi nou an bay pwofesyonèl pwoteksyon espiral tib gasket personnalisation sèvis, vize bay kliyan nan diferan endistri ak pwoteksyon elektwomayetik efikas ak solisyon pwoteksyon. Atravè sèvis personnalisation, nou ka desine ak fabrike pwoteksyon tiyo espiral garnitur ki satisfè anviwònman aplikasyon espesyal yo selon bezwen espesifik kliyan yo, asire ke pèfòmans, gwosè ak aplikabilite pwodwi yo parfe matche ede kliyan fè fas ak entèferans elektwomayetik konplèks ( EMI) pwoblèm.





Jaden aplikasyon yo

Ekipman elektwonik: Nan kominikasyon, medikal, elektwonik konsomatè ak lòt ekipman, garnitur tib espiral pwoteje yo lajman itilize pou pwoteje eleman sansib kont entèferans elektwomayetik.

Endistri otomobil: Nan sistèm elektwonik ki monte sou machin, yo souvan itilize garnitur tib espiral ki pwoteje pou pwoteje detèktè, câbles ak konektè pou anpeche entèferans elektwomayetik afekte sistèm kontwòl elektwonik machin nan, espesyalman operasyon nòmal kondwi otonòm ak sistèm entèlijan.

Aerospace: Nan anviwònman ki gen gwo demann tankou veso espasyèl ak kominikasyon satelit, yo ka itilize garnitur tib espiral ki pwoteje pou pwoteksyon elektwomayetik nan câbles, tiyo, enstriman ak ekipman pou asire fyab nan ekipman ak estabilite nan kominikasyon.

Aplikasyon endistriyèl: Nan kontwòl endistriyèl, ekipman jenerasyon pouvwa, transfòmatè ak lòt ekipman, yo ka itilize garnitur tib espiral pwoteje pou diminye entèferans elektwomayetik ant ekipman ak amelyore estabilite sistèm elektrik yo.

Ekipman militè ak sekirite: Nan ekipman kominikasyon militè yo, sistèm rada, kominikasyon satelit ak lòt jaden, yo itilize garnitur tib espiral ki pwoteje pou amelyore kapasite anti-entèferans ekipman yo epi asire transmisyon siyal enpòtan yo san danje.

Avantaj pèfòmans

Joint tib espiral ki pwoteje yo gen ekselan konduktiviti ak pwopriyete pwoteksyon;

Joint tib espiral ki pwoteje yo gen ekselan rezistans korozyon apre galvanoplastie; Pwopriyete materyèl nan tib espiral beryllium kwiv ka reyalize pi bon transfè chalè ak kapasite refwadisman;

Kouvèti espiral tib garnitur ka bay elastisite segondè ak detant ki ba dapre pèfòmans prentan; Tib espiral asye pur gen ekselan rezistans korozyon ak rezistans mete, ak lavi sèvis yo long, diminye depans antretyen ak ranplasman;

Tib espiral asye pur ka toujou kenbe bon pwopriyete mekanik anba anviwònman tanperati ki wo epi yo apwopriye pou echanj chalè ak lòt jaden;

Tib espiral asye pur yo fasil pou netwaye epi apwopriye pou itilize nan endistri manje ak medikal;

Ajoute PVC ak lòt nwayo enteryè nan tib espiral la ka chanje fòs konpresyon diferan;

Tout pwodwi (ki gen ladan galvanoplastie) konfòme yo ak SGS, ROHS, REACH, anviwònman ak lòt estanda.







Pwosesis manifakti tiyo espiral pwoteje

Pwodwi paramèt teknik

Materyèl kri:

Tib espiral: Tin-Plated Berryllium Copper (Pa gen plon) oswa Tib espiral

Nwayo tib: PVC dite 80.



Pwoteksyon Efikasite:

Kalite Pwoteksyon: Nan gwoup frekans 1MHz-1GHz, efikasite pwoteksyon li depase 80dB (80dB-160dB). (Jan sa montre nan figi ki anba a)

Nòt:

1. Estanda fòs elastik fèblan beryllium kwiv espiral tib gasket;

2. Mwayen elastik fòs fèblan beryllium kwiv espiral tib gasket;

3. Ba fòs elastik fèblan beryllium kwiv espiral tib gasket.

Konpresyon fòs elastik

Beryllium kwiv espiral tib pwoteksyon garnitur yo divize an de fòs elastik konpresyon diferan sa yo. Konpresyon ideyal la se 25% dyamèt tib espiral la. Depi presyon an gen rapò ak epesè matyè premyè kwiv beryllium, valè apwoksimatif fòs elastik la make nan tablo ki anba a:



Dyamèt (mm)	Detire estanda*	Mwayen elastisite
0.86+/-0.051	SS-02	MS-02 NC**
1.20+/-0.051	SS-03	MS-03 NC**
1.60+/-0.076	SS-04	MS-04
1.78+/-0.076	SS-.070	MS-.070
1.98+/-0.076	SS-05	MS-05
2.38+/-0.102	SS-06	MS-06
2.60+/-0.102	SS-.103	MS-.103
2.76+/-0.102	SS-07	MS-07
3.20+/-0.102	SS-08	MS-08
3.60+/-0.127	SS-09	MS-09
4.40+/-0.127	SS-11	MS-11
4.75+/-0.152	SS-12	MS-12
6.25+/-0.178	SS-16	MS-16
8.00+/-0.229	SS-20	MS-20
9.60+/-0.279	SS-24	MS-24
12.70+/-0.381	SS-32	MS-32
Remak: * endike ke estanda tib espiral elastik la pa gen yon nwayo enteryè, ** endike ke modèl sa a pa ka gen yon nwayo enteryè.
Detire estanda: 4.8 kg / cm (mwayèn); Mwayen detire: 1.6 kg / cm (mwayèn)



Livre, anbakman ak sèvi



Kapasite livrezon rapid

1. Nòmal esansyèl tan plon: mwens pase 3 jou;

2.Maximum tan pou pwodwi espesyal: mwens pase 7 jou.

3. Nòmal Plon tan nan echantiyon gratis: mwens pase 2 jou.

4. Tan livrezon pou pwodwi espesyal: mwens pase 7 jou.

5.Completion tan nan pwodiksyon echantiyon manyèl: mwens pase 7 jou



Asirans Kalite serye

Tan fidbak pou plent kliyan yo sou bon jan kalite: mwens pase 1 èdtan.

Tan echanj machandiz: mwens pase 1 jou.

bay yon seri konplè rapò enspeksyon kalite pou asire bon jan kalite ak fyab nan pwodwi soti.,





Q1: Ki sa ki se yon tiyo espiral pwoteksyon gasket?

A1: Yon gasket tib espiral pwoteksyon se yon eleman pwoteksyon ki itilize pou pwoteksyon elektwomayetik, anjeneral ki fèt ak materyèl metal epi li gen yon estrikti espiral. Fonksyon prensipal li se anpeche entèferans elektwomayetik (EMI) epi bay yon chemen kondiktif. Li se souvan itilize nan divès aparèy elektwonik ak sistèm diminye entèferans elektwomayetik ak amelyore estabilite nan sistèm elektrik la.



Q2: Ki fonksyon prensipal la nan tiyo espiral pwoteksyon an?

A2: Fonksyon prensipal la nan gasket tib espiral pwoteksyon an se bay pwoteksyon elektwomayetik pwoteksyon, diminye entèferans nan vag elektwomayetik ekstèn sou ekipman an, epi anpeche vag elektwomayetik ki emèt pa ekipman an entèfere ak anviwònman an ekstèn. Anplis de sa, li kapab tou bay koneksyon elektrik ak chemen kondiktif nan yon sèten limit asire ke ekipman an ap travay estab nan yon anviwònman elektwomayetik konplèks.

.

Q3: Poukisa chwazi yon tiyo espiral pwoteksyon Customized?

A3: Customized pwoteksyon espiral tib garnitur ka avèk presizyon satisfè bezwen yo nan aplikasyon espesifik. Chak aparèy gen diferan gwosè, fòm ak anviwònman itilizasyon. Pèsonalizasyon ka asire pi bon efè pwoteksyon pandan y ap asire adaptabilite li yo, durability ak konvenyans enstalasyon. Atravè sèvis Customized, kliyan yo ka chwazi bon materyèl, gwosè, tretman sifas ak estrikti asire ke garnitur yo opere estab nan yon anviwònman espesifik pou yon tan long.



Q4: Ki karakteristik yo ka Customized pou garnitur tib espiral pwoteje?

A4: Lè personnalize garnitur tib espiral pwoteje, karakteristik sa yo ka ajiste:

Gwosè ak fòm: Customize longè, dyamèt, anplasman, elatriye selon kondisyon gwosè ekipman kliyan an.

Seleksyon materyèl: Chwazi diferan materyèl metal dapre anviwònman k ap travay la, tankou kwiv beryllium, Nerjaveèi asye, alyaj kwiv-plake, elatriye, asire efè pwoteksyon ak rezistans korozyon.

Tretman sifas: tankou nikèl plating, ajan plating, plating lò, elatriye, amelyore rezistans korozyon, konduktiviti ak pwopriyete mekanik.

Konsepsyon estriktirèl: Ajiste estrikti espiral la ak kantite kouch gasket la pou optimize efè pwoteksyon an.

Adaptabilite anviwònman: Customize rezistans tanperati ki wo, rezistans korozyon, karakteristik ki enpèmeyab ak pousyè tè asire alontèm itilizasyon ki estab nan kondisyon ekstrèm.



Q5: Ki jan asire bon jan kalite a nan garnitur tib espiral pwoteje Customized?

A5: Nou adopte yon pwosesis kontwòl kalite strik, soti nan konsepsyon, seleksyon materyèl, pwodiksyon nan tès final la, chak lyen se entèdi tcheke. Anvan personnalisation, nou pral kominike ak kliyan an detay pou asire ke plan konsepsyon an satisfè kondisyon aplikasyon yo; apre pwodiksyon echantiyon, tès miltip (tankou pwoteksyon elektwomayetik, rezistans tanperati ki wo, rezistans korozyon, elatriye) yo te pote soti pou asire bon jan kalite pwodwi. Pandan pwodiksyon an mas, siveyans konplè ak tès yo tou fèt pou asire ke chak pwodwi satisfè nòm yo.



Q6: Èske yo ka reitilize garnitur tib espiral ki pwoteje?

A6: Joint tib espiral ki pwoteje yo anjeneral fèt kòm konpozan ki kapab itilize ankò, espesyalman bon jan kalite materyèl metal ak tretman sifas asire durability yo ak lavi ki long. Sepandan, itilizasyon alontèm ka lakòz sèten mete oswa domaj, kidonk enspeksyon regilye ak antretyen yo nesesè. Si gasket la domaje oswa pèfòmans degrade, ranplasman alè ka asire ke ekipman an kontinye travay nòmalman.



Q7: Ki jan yo chwazi yon tiyo espiral ki pwoteje apwopriye?

A7: Lè w ap chwazi yon tiyo espiral ki pwoteje apwopriye, yo ta dwe konsidere faktè sa yo:

Kondisyon konpatibilite elektwomayetik nan ekipman an: Chwazi yon gasket ki gen ase efè pwoteksyon.

Anviwònman travay: Konsidere faktè tankou tanperati, imidite, ak korozivite, epi chwazi materyèl ki adapte ak anviwònman an.

Gwosè ak fòm: Asire ke gasket la matche ak koòdone ekipman ak kote enstalasyon an.

Kondisyon pou durability: Chwazi materyèl ki wo-durabilite ki baze sou lavi sèvis ak sik antretyen.



Q8: Ki tan livrezon pou garnitur tib espiral ki pwoteje yo?

A8: Tan livrezon an anjeneral depann de konpleksite ak volim pwodiksyon gasket la. Anjeneral pale, pwodiksyon echantiyon ak sik verifikasyon se apeprè 2-3 jou, epi nouvo echantiyon mwazi an se 15 jou. Si kliyan an gen bezwen ijan, nou ka bay sèvis rapid selon sitiyasyon an espesifik epi eseye diminye sik livrezon an.
